Salutan penebat konduktif terma ialah bahan asas penebat berfungsi yang menyediakan perlindungan dielektrik voltan tinggi dan permukaan pelekap rata, dengan pengaliran haba sebagai faedah kedua. Tidak seperti bahan antara muka terma (TIM), ia tidak boleh menghapuskan jurang udara antara muka dengan sendirinya, jadi ia digunakan bersama-sama dengan lapisan TIM dan bukannya sebagai pengganti kendiri.
Permintaan untuk bahan antara muka terma telah meningkat dengan mendadak bersama ledakan pengkomputeran AI, dengan laporan bahawa malah Nvidia sedang menilai bahan terma berasaskan berlian untuk cip berkuasa tertingginya. Di tengah-tengah pertumbuhan ini, kategori yang lebih baru, salutan penebat konduktif terma, telah memasuki pasaran dan sering disalah anggap sebagai pengganti TIM drop-in.
Kedua-dua bahan berfungsi dengan kerja yang berbeza. TIM, seperti pad terma atau gris, ialah pengisi antara muka tulen yang tugas terasnya ialah mengalihkan jurang udara antara dua permukaan mengawan. Salutan penebat konduktif terma ialah substrat penebat berfungsi: nilai terasnya ialah pengasingan voltan tinggi dan tapak diratakan untuk peranti atau sinki haba. Setelah sembuh, permukaan salutan masih membawa puncak dan lembah mikroskopik, jadi lapisan TIM masih diperlukan di atasnya untuk mencapai pemindahan haba peringkat sistem yang cekap.

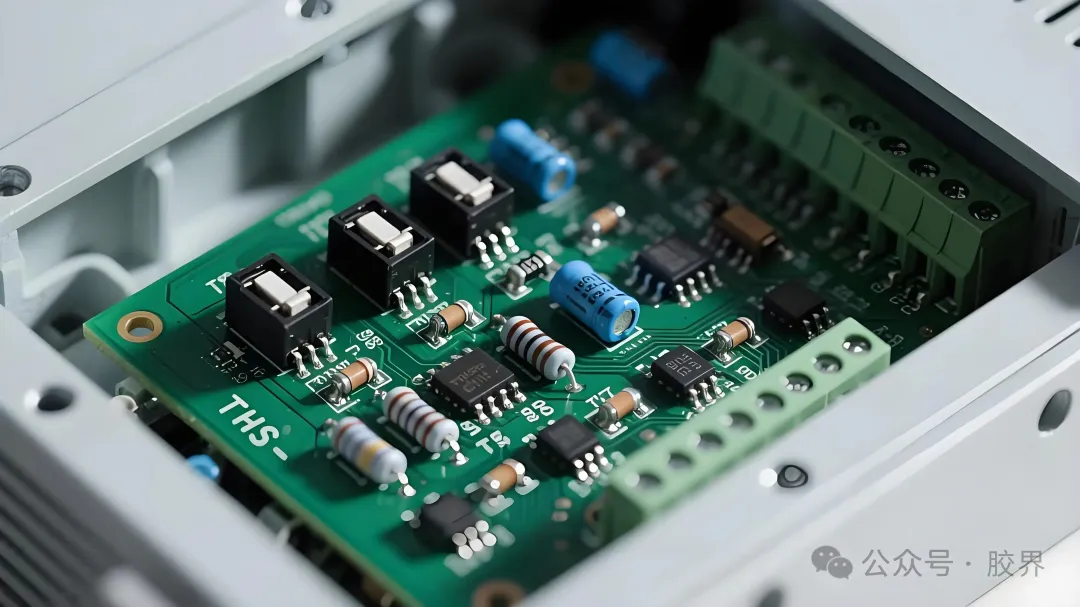

Sebelum teknologi pelekap permukaan menjadi standard, peranti kuasa menggunakan pakej lubang telus seperti siri TO. Haba mengalir dari cip melalui rangka utama logam, keluar melalui pin, merentasi PCB, dan akhirnya ke dalam heatsink luaran.
Bahan antara muka terma masih primitif pada peringkat ini. Jurutera bergantung pada gris haba berasaskan silikon ringkas yang diisi dengan zarah zink oksida atau aluminium oksida biasa, terutamanya untuk penebat dan bukannya penyebaran haba. Tahap kuasa peranti cukup rendah sehinggakan rintangan haba pakej TO 50 hingga 80 darjah Celsius per watt masih boleh diterima, walaupun keratan rentas pin nipis menghasilkan rintangan tinggi dan meninggalkan ruang kepala yang kecil apabila arus meningkat.

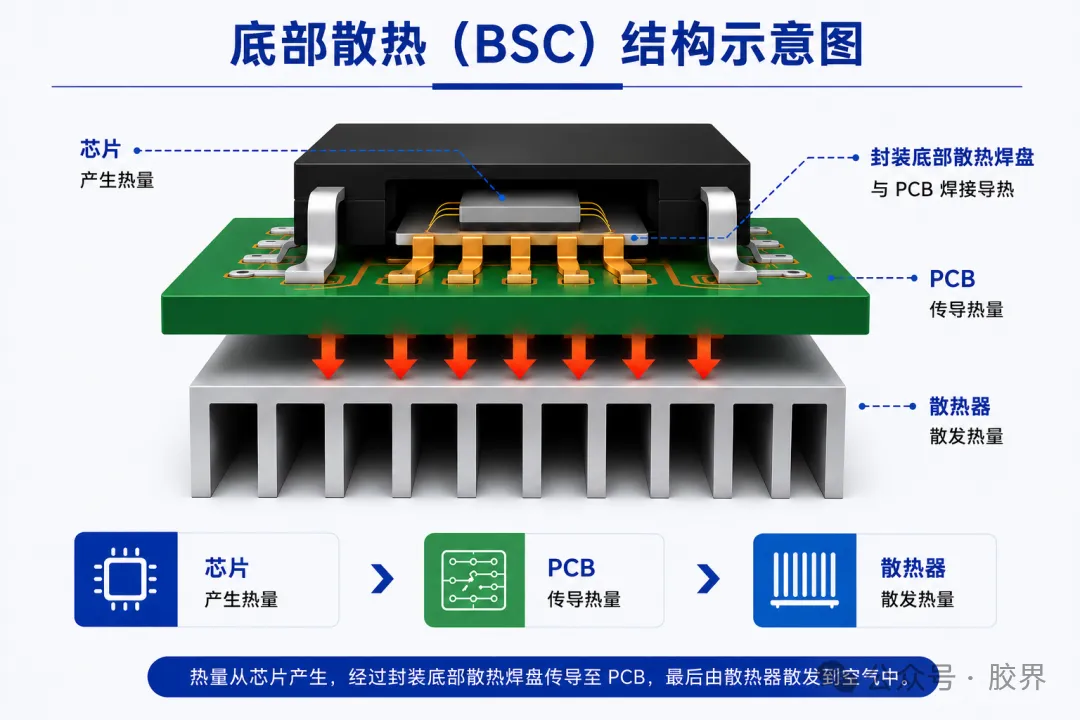

Memandangkan pensuisan bekalan kuasa dan pemacu motor mendorong ketumpatan kuasa lebih tinggi, industri beralih kepada penyejukan bahagian bawah (BSC), menggunakan PCB itu sendiri sebagai heatsink peringkat pertama. Seni bina ini mendominasi pembungkusan kuasa selama kira-kira dua puluh tahun merentas tiga generasi.
Pakej seperti D2PAK dan TO-263 membawa terminal longkang terus ke pad logam terdedah besar di bahagian bawah bungkusan, mewujudkan laluan terma cip-ke-PCB terus. Ini menarik PCB ke dalam sistem penyejukan buat kali pertama, walaupun kekonduksian PCB sendiri, kira-kira 0.3 hingga 1.5 W/m·K, dengan cepat menjadi faktor pengehad baharu.
Untuk mengurangkan rintangan dan timbunan haba daripada wayar ikatan nipis, pengeluar seperti Infineon memperkenalkan teknologi klip kuprum dalam talian seperti OptiMOS, menggantikan ikatan wayar di terminal sumber dengan klip kuprum tebal yang berfungsi dua kali ganda sebagai laluan haba sekunder sambil meningkatkan kapasiti arus.
Reka bentuk kemudiannya memadankan pakej dwi-baris yang lebih padat dengan PCB berbilang lapisan, tembaga tebal, tembaga tertanam untuk memerah lebih kekonduksian daripada papan. Siling terma sedia ada PCB kekal, laluan haba menjadi lebih litar, dan zon perlindungan mandatori yang besar di bahagian bawah PCB berfungsi menentang pengecilan.
Teknologi TIM matang seiring dengan pakej ini. Gris terma standard menjadi di mana-mana, bahan perubahan fasa mula digunakan sebagai pilihan suhu pepejal di bilik yang melembutkan berhampiran 45 hingga 60 darjah Celcius untuk keakuran permukaan yang lebih baik dan kekonduksian 5 hingga 10 W/m·K tanpa pam keluar, dan pad haba yang dibina pada asas silikon atau akrilat dengan pengisi alumina atau boron nitrida 16 W/6·K meningkat apabila pengisi pengisi boron nitrida mencapai 16 W/6.

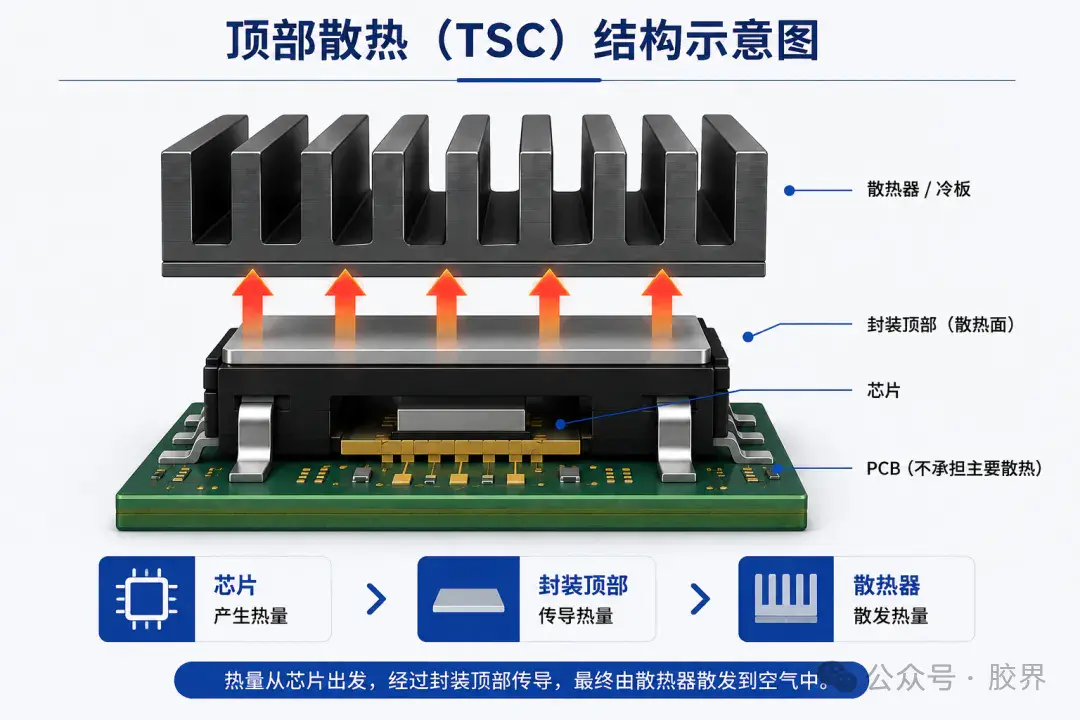

Peningkatan peranti silikon karbida (SiC) dan galium nitrida (GaN), dengan kelajuan pensuisan yang lebih tinggi, penarafan voltan dan ketumpatan kuasa, mendedahkan had penyejukan bahagian bawah. Tindak balas industri ialah penyejukan bahagian atas (TSC): plat logam terdedah pada bahagian atas bungkusan bersambung terus ke sink haba atau plat sejuk, memintas PCB sepenuhnya.

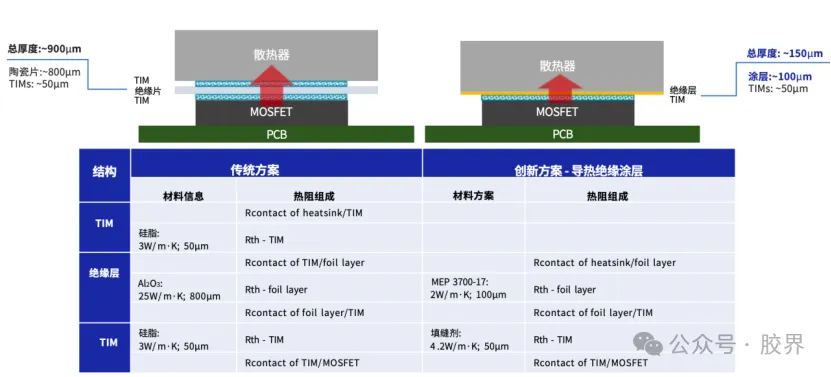

Untuk memudahkan sandwic ini, industri membangunkan salutan penebat konduktif terma epoksi bawaan air sebagai bahan penebat-tambah-konduksi bersepadu. Matlamatnya adalah untuk menggantikan satu lapisan TIM dan lembaran penebat seramik dengan salutan tunggal, menghasilkan laluan haba baharu: cip, satu lapisan TIM, salutan penebat konduktif terma sebelah atas, kemudian plat atau sinki penyejuk air.
| Atribut | Timbunan Sandwic Seramik | Coating Plus Timbunan TIM |
| Lapisan antara muka | Gris, kepingan seramik, gris | Lapisan TIM tunggal ditambah salutan |
| Jumlah ketebalan | 800μm atau lebih | 100 hingga 250μm |
| Ikatan kepada penyejuk haba | Sentuhan fizikal | Ikatan kimia |
| Risiko retak rapuh | Hadir dalam seramik | Dielakkan dengan matriks epoksi |
| Liputan atas tidak teratur | Terhad oleh lembaran tegar | Liputan penuh melalui salutan semburan |
Salutan penebat konduktif terma tidak menggantikan TIM. Ia mengoptimumkan lapisan penebat supaya TIM yang disertakan boleh menjadi lebih nipis, lebih dipercayai dan lebih sesuai dengan antara muka yang diisinya.
Sejak 2022, apabila platform kenderaan elektrik 800V dipertingkatkan, pembungkusan TSC mencapai kematangan pengeluaran besar-besaran bersama teknologi salutan epoksi bawaan air. Siri MEP 3700 MEPCOAT ialah satu produk yang mewakili, menggabungkan kekonduksian terma 2 W/m·K dengan 3,000 hingga 6,000V penebat voltan tinggi, lekatan antara muka yang kuat dan kebolehpercayaan gred automotif dalam satu lapisan.
Di luar pengesahan gred automotif merentas beribu-ribu kitaran suhu dan 96 jam pendedahan semburan garam, salutan ini menyokong kawalan ketebalan yang tepat: satu pas boleh meletakkan sekurang-kurangnya lima mikron, atau kitaran semburan dan penyembuhan berturut-turut boleh membina sehingga ketebalan sasaran sambil mengelakkan gelembung dan lompang yang sebaliknya akan menjejaskan hasil penebat.
Setiap peringkat sejarah ini, daripada penyejukan semula jadi melalui lubang hingga dua dekad penyejukan bahagian bawah hingga penyejukan bahagian atas hari ini dengan salutan penebat konduktif terma, mengikut logik asas yang sama: memendekkan laluan haba, memotong bilangan antara muka, mengimbangi penebat terhadap pelesapan haba dan menyesuaikan diri dengan peranti yang lebih kecil. Apabila penggunaan SiC merebak dan platform voltan kenderaan melepasi 800V, had pad berbilang lapisan dan kepingan seramik menjadi lebih sukar untuk diabaikan, dan gandingan salutan-tambah-TIM muncul sebagai cara praktikal ke hadapan untuk unit pemacu elektrik berketumpatan kuasa tinggi yang padat.
Tidak. Salutan masih meninggalkan ketidakteraturan permukaan mikroskopik selepas pengawetan, jadi TIM seperti gris haba atau pad haba kekal diperlukan untuk mengisi jurang udara antara muka akhir.
Peranti celah jalur lebar bertukar lebih pantas, berjalan pada voltan yang lebih tinggi, dan membungkus lebih banyak kuasa ke dalam jejak yang lebih kecil daripada bahagian silikon lama, dan penyejukan bahagian bawah melalui PCB tidak lagi dapat seiring dengan haba yang dihasilkan oleh peranti ini.
Salutan membentuk ikatan kimia pada permukaan sinki haba dan bukannya bergantung pada sentuhan fizikal, dan matriks epoksinya tidak mempunyai risiko retak seramik, jadi ia tahan lebih baik di bawah getaran gred automotif dan kitaran haba.
ya. Kerana ia digunakan dengan semburan dan bukannya sebagai helaian pra-potong, ia boleh membalut sepenuhnya permukaan melengkung, alur dan geometri peranti penyejuk bahagian atas kecil dalam satu langkah proses.
